[Unity] EditorGUI를 활용한 커스텀 에디터 만들기

커스텀 에디터를 제작하면 단순 반복 작업을 일괄처리 할 수도 있고, 필요로 하는 기능을 추가할 수도 있으며,

더 나아가 난잡해진 Inspector 창을 깔끔하게 정리할 수도 있다.

public class Inspector : MonoBehaviour
{
    public bool showValue = true;
    public int val = 100;
}

예를 들어 위와 같은 스크립트를 작성하면,

원래 이러한 Inspector 창을 생성하지만,

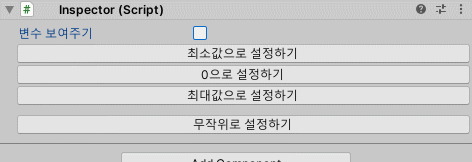

이렇게 만들 수도 있다는 것이다.



대부분 두 가지로 구현하는데,

첫 번째는 위에서 예시로 든 것과 같이 MonoBehavior를 상속한 클래스의 Inspector를 조작하는 것이고.

두 번째는 Lighting, Project Settings, Preference 및 Propiler와 같은 EditorWindow를 생성하는 것이다.



일단 각 방식을 구성해보고, 공통으로 사용되는 GUILayout에 대해 알아보겠다.

---

Inspector

public class CustomClass : MonoBehaviour
{
    public bool boolVar = true;
    public int intVar = 100;
    public float floatVar = 0.1f;
    public int[] arrayVar;
    public CustomStruct structVar;
    public struct CustomStruct
    {
        public string stringVar;
    }
}

CustomClass에는 다양한 자료형의 변수들을 두었다. 이 클래스의 Inspector를 제작하기 위해서는

/* 에디터에서만 사용한다는 뜻으로, #endif 까지의 구문들은 빌드에 포함되지 않는다 */
#if UNITY_EDITOR
[CustomEditor(typeof(CustomClass))] //CustomClass는 커스텀 Inspector로 표시할 것
public class CustomInspector : Editor
{
    /* Inspector를 그리는 함수 */
    public override void OnInspectorGUI()
    {

    }
}
#endif

이러한 형식을 갖춘 클래스가 필요한데, [CustomEditor(typeof("클래스명"))] 으로 커스텀할 클래스를 지정했고,

OnInspectorGUI 함수에 작성된 구문들이 실제 Inspector에 표시되는 GUI가 된다.

※ 해당 클래스를 따로 스크립트를 생성해서 작성하는 것이 일반적이나, 같은 스크립트에 작성해도 된다.



이제 CustomClass의 있는 변수들을 참조할 수 있어야 한다.

유니티에서는 초기화 가능한 변수들을 감싸서 직렬화한 오브젝트를 제공하는데, 그것이 SerializedObject 이다.

현재 에디터에 표시되고 있는 클래스의 SerializedObject를 상속(Editor)받은 클래스에 제공하고 있어

즉시 사용이 가능하다.

※ 초기화 가능한 변수는 접근 지정자 public으로 지정하거나, [SerializeField]로 선언한 것이다.

CustomClass에서는 그냥 public으로만 선언했다.

    /* Inspector를 그리는 함수 */
    public override void OnInspectorGUI()
    {
        SerializedProperty boolVar =  serializedObject.FindProperty("boolVar"); //Bool
        Debug.Log(boolVar.boolValue);

        SerializedProperty intVar = serializedObject.FindProperty("intVar"); //Int
        Debug.Log(intVar.intValue);

        SerializedProperty floatVar = serializedObject.FindProperty("floatVar"); //Float
        Debug.Log(floatVar.floatValue);

        SerializedProperty arrayVar = serializedObject.FindProperty("arrayVar"); //배열
        for (int i = 0; i < arrayVar.arraySize; ++i)
        {
            SerializedProperty arrayElementVar = arrayVar.GetArrayElementAtIndex(i);
            Debug.Log(arrayElementVar.intValue);
        }

        SerializedProperty structVar = serializedObject.FindProperty("structVar"); //구조체
    }

바로 serializedObject 프로퍼티가 위에서 언급한 것이고,

FindProperty 함수를 통해 변수의 이름으로 SerializedProperty 클래스를 참조할 수 있다.

이 클래스는 찾은 변수의 값을 지니고 있다.

단, SerializedProperty를 활용하여 변수를 참조할 때에는 각 자료형에 맞는 접근이 필요하다.

※ bool 자료형인데 boolValue 참조가 아닌 floatValue 참조 시 null 에러 발생

    /* Inspector를 그리는 함수 */
    public override void OnInspectorGUI()
    {
        SerializedProperty intVar = serializedObject.FindProperty("intVar");
        ++intVar.intValue; //값 변경 (그저 예시일 뿐입니다)

        serializedObject.ApplyModifiedProperties(); //변경된 프로퍼티 값을 적용
    }



변경된 프로퍼티 값을 실제 변수를 적용하기 위해서는 ApplyModifiedProperties 함수를 실행해주어야 한다.

※ 참고로 CustomInspector 클래스에서 선언한 변수는 유니티에서 저장해주지 않는다.

---

EditorWindow

유니티에서는 특정 기능을 담은 이러한 Window들을 열 수 있는데, 우리도 직접 만들어본다.

/* 에디터에서만 사용한다는 뜻으로, #endif 까지의 구문들은 빌드에 포함되지 않는다 */
#if UNITY_EDITOR
using UnityEditor;

public class CustomEditorWindow : EditorWindow
{
    [MenuItem("Custom/EditorWindow")] //해당 버튼을 누르면 Init 함수가 실행
    private static void Init()
    {
        CustomEditorWindow editorWindow = (CustomEditorWindow)GetWindow(typeof(CustomEditorWindow)); //Window 생성
        editorWindow.Show(); //Window 열기
    }

    /* GUI를 생성하는 함수 */
    private void OnGUI()
    {

    }
}
#endif

아까와 구조는 비슷하나, 메뉴 아이템을 클릭했을 때 실행되는 함수를 설정해주어야 한다.

여기에서는 Init 함수이고, 창을 생성한 후 여는 과정이 포함되어 있다.

OnGUI에 작성된 구문이 실제로 나타나는 GUI이다.

아직 GUILayout이 없기 때문에 허전하지만, 창은 잘 나타나는 것을 볼 수 있다.

    /* GUI를 생성하는 함수 */
    private void OnGUI()
    {
        Debug.Log(Selection.activeGameObject);
        Debug.Log(Selection.gameObjects.Length);
        Debug.Log(Selection.activeObject);
        Debug.Log(Selection.objects);
    }

EditorWindow에서는 Selection 클래스를 자주 참조하게 될 것이다.

선택된 오브젝트를 반환해주는 유용한 클래스이기 때문이다.

※ activeGameObject(복수:gameObjects)는 Hierarchy에서 선택된 게임 오브젝트고,

activeObject(복수:objects)는 Hierarchy 뿐만 아니라 Asset에 있는 모든 오브젝트다.

    /* GUI를 생성하는 함수 */
    private void OnGUI()
    {
        CustomClass customClass = Selection.activeGameObject.GetComponent<CustomClass>(); //CustomClass 클래스 참조
        SerializedObject serializedObject = new SerializedObject(customClass); //SerializedObject로 변환
        serializedObject.FindProperty("intVar").intValue = 1004; //프로퍼티로 참조

        serializedObject.ApplyModifiedProperties(); //프로퍼티 값 변경을 적용
    }

이를 활용하여 선택된 오브젝트 클래스의 변수를 참조할 수도 있다.

이전에 설명했던 SerializedObject로 변환하는 방식이다.

※ EditorWindow는 초기화 가능한 클래스와 연관되지 않기 때문에 자체 SerializedObject가 없다.





※ CustomEditorWindow 클래스에서 선언한 변수도 유니티에 저장되지 않는다.

그러나, EditorWindow 지정한 값들은 저장이 필요할 수도 있기 때문에

Xml이나 Json 방식 등으로 파싱하여 OnEnable 및 OnDisable 함수에서 로드 및 저장할 수도 있다.

---

GUILayout

본격적으로 GUI에 나타내보자.

단, 모든 예제는 상황에 맞게 바꿔야 한다.

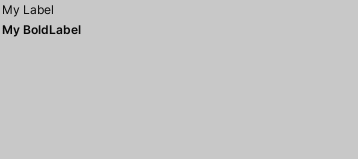

① LabelField

EditorGUILayout.LabelField("My Label");
EditorGUILayout.LabelField("My BoldLabel", EditorStyles.boldLabel);

라벨을 나타내기 위한 Field이다.

boldLabel을 조작하여 색상 변경도 가능하다.

② ObjectField

gameObjectVar = (GameObject)EditorGUILayout.ObjectField("My GameObject", gameObjectVar, typeof(GameObject), true);

GameObject 뿐만 아니라 원하는 타입의 컴포넌트를 지정하기 위한 Field이다.

GUI에 표시되기를 원하는 변수를 넣어주고, 타입을 인자로 넣는다.

GUI를 그릴 때마다 값을 반환한다.

③ IntField, FloatField, Vector2Field, Vector3Field, ColorField

intVar = EditorGUILayout.IntField("My Int", intVar);
floatVar = EditorGUILayout.FloatField("My Float", floatVar);
vector2Var = EditorGUILayout.Vector2Field("My Vector2", vector2Var);
vector3Var = EditorGUILayout.Vector3Field("My Vector3", vector3Var);
colorVar = EditorGUILayout.ColorField("My Color", colorVar);



값을 지정하기 위한 Field이다.

표시하고자 하는 변수를 넣어준다. GUI를 그릴 때마다 값을 반환한다.

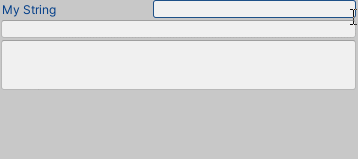

④ TextField, TextArea

stringVar = EditorGUILayout.TextField("My String", stringVar);
stringVar = EditorGUILayout.TextArea(stringVar, EditorStyles.textArea);
stringVar = EditorGUILayout.TextArea(stringVar, EditorStyles.textArea, GUILayout.Height(50f));

Text를 지정하기 위한 Field이다.TextField의 크기를 가변 또는 고정하는 TextArea를 활용할 수도 있다.

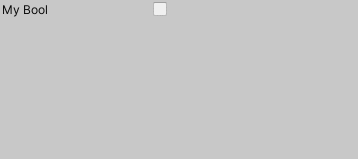

⑤ Toggle

boolVar = EditorGUILayout.Toggle("My Bool", boolVar);

Bool 타입 변수를 지정하기 위한 Toggle이다.

GUI를 그릴 때마다 값을 반환한다.

※ ToggleGroup으로 묶어서 사용가능

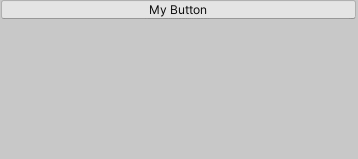

⑥ Button

if (GUILayout.Button("My Button")) Debug.Log("Click");

버튼이 클릭되는 순간 True를 반환한다.

※ 나머지는 False

⑦ EnumPopup

myEnum = (Number)EditorGUILayout.EnumPopup("My Enum", myEnum);

Enum 타입을 지정하는 Popup이다.

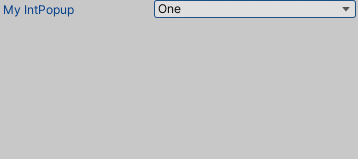

⑧ IntPopup

string[] displayedOptions = new string[] { "One", "Two", "Three", "Zero" };
int[] optionValues = new int[] { 1, 2, 3, 0 };
intVar = EditorGUILayout.IntPopup("My IntPopup", intVar, displayedOptions, optionValues);

Enum 타입을 만들지 않아도 string 배열로 만들 수 있는 Popup이다.

(optionValues 인자는 아직 필요성을 못 느낀다)

⑨ Toolbar

intVar = GUILayout.Toolbar(intVar, System.Enum.GetNames(typeof(Number)));



본 방식은 Enum을 사용했다. GUI를 그릴 때마다 값을 반환한다.

⑩ Foldout

boolVar = EditorGUILayout.Foldout(boolVar, "My FoldOut", true);

펼침을 나타낼 수 있으며, Label 클릭 시에도 토글될 것인지를 지정할 수 있다.

⑪ IndentLevel

EditorGUILayout.LabelField("My Label");
++EditorGUI.indentLevel;
EditorGUILayout.LabelField("My Label2");
++EditorGUI.indentLevel;
EditorGUILayout.LabelField("My Label3");
--EditorGUI.indentLevel;
EditorGUILayout.LabelField("My Label4");
--EditorGUI.indentLevel;
EditorGUILayout.LabelField("My Label5");

들여 쓰기를 나타낼 수 있다.

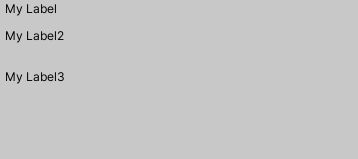

⑫ Space

GUILayout.Label("My Label");
EditorGUILayout.Space();
GUILayout.Label("My Label2");
EditorGUILayout.Space(20f);
GUILayout.Label("My Label3");

간격을 조절할 수 있다.

⑬ BeginHorizontal, EndHorizontal

GUILayout.BeginHorizontal();
GUILayout.Button("My Button1");
GUILayout.Label("My Label");
GUILayout.Button("My Button2");
GUILayout.EndHorizontal();

수평으로 나열할 수 있다.

⑭ FlexibleSpace

GUILayout.BeginHorizontal();
GUILayout.Button("My Button1");
GUILayout.Label("My Label");
GUILayout.Button("My Button2");
GUILayout.FlexibleSpace();
GUILayout.EndHorizontal();

유연하게 공간을 만들어낸다.

---

아직 설명하지 못한 종류가 많지만, 나머지는 응용 수준이므로

감을 쉽게 잡을 수 있을 것으로 본다.

조금이나마 도움이 되길 바라며 이만 글을 마친다.



※ 마우스를 올리기만 해도 실행되는 것이 OnInspectorGUI 함수와 OnGUI 함수이다.

그래서 조금만 화면이 복잡해져도 성능이 급격히 떨어진다. 최대한 간단하게 나타내야 한다.

※ 참고로 거의 모든 GUILayout 예제에 Label(My ...)을 넣었는데 안 넣어도 된다.
